2．5壓力變化數據模擬

2．5．1 VOF模型

VOF(The Volume of Fluid)模型適用于兩種或多種互不穿透流體間界面的跟蹤計算OZBAYO-GLU et al。模型對每一相引入體積分?jǐn)?shù)變量，通過求解每一控制單元內體積分?jǐn)?shù)值確定相問界面。模型中采用二維紊流數學模型。

2．5．2物理模型

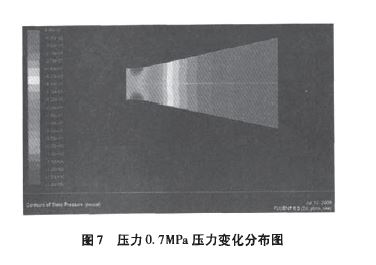

建立了如圖7所示的消泡器內泡沫流動模型，消泡器的體網格數為2700，壓力為(0．2，0．4，0．7MPa)。消泡器入口邊界設定為壓力入口，出口邊界設定為壓力出口邊界，壁面處采用無滑移邊界條件。計算泡沫流動的時壓力的變化。，

2．5．3求解結果

從圖6、7進行對比可以看得清晰，消泡壓力越大負壓區越大消泡的泡沫量越大。

4、結論

(1)機械消泡法中的縫隙式消泡器消泡量大，消泡效率較高。

(2)隨著墊片厚度增大消泡率先增加到最大值，然后降低本論文采用墊片0．6mm是最佳的。

(3)隨著消泡壓力增加消泡率增加。

(4)泵轉速為840 r／min是最合理的。

(5)采用VOF模型對泡沫在消泡器流動的壓力變化進行了模擬，通過模擬計算表明，消泡壓力越大負壓區越大使泡沫消泡量越大。

(6)新的消泡器消泡率較高一般在80％左右。

（圖8、9、10）
