為更好地測(cè)試消泡劑性能，取用某造紙廠(草漿紙)制漿黑液、白水、待處理污水和K12四種泡沫體系進(jìn)行消、抑泡試驗(yàn)。

2．1靜態(tài)消泡試驗(yàn)

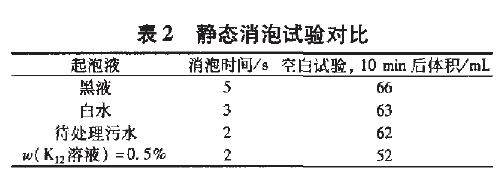

室溫下在100 mL量筒內(nèi)加入30 mL起泡液，然后震蕩量筒10次，使泡沫體積達(dá)70 mL，然后加入W=Q02％的固體消泡劑，同時(shí)啟動(dòng)秒表記錄時(shí)間。直到泡沫消失為止。并作空白試驗(yàn)，實(shí)驗(yàn)結(jié)果如表2所示。

2．2抑泡試驗(yàn)

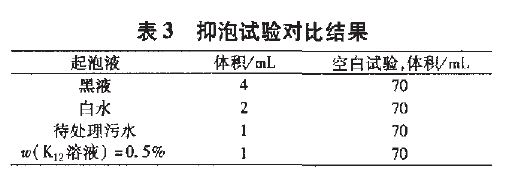

室溫下在100mL量筒內(nèi)加入30mL起泡液，再加入W=0．02％的固體消泡劑，震蕩lo次，記錄泡沫體積，同時(shí)作空白試驗(yàn)，結(jié)果如表3所示。

2．3動(dòng)態(tài)消、抑泡試驗(yàn)

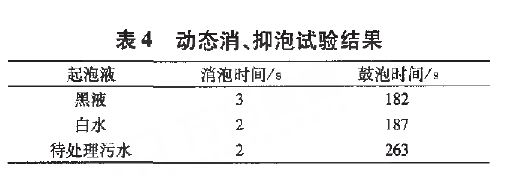

在600 mL量筒內(nèi)裝入100 mL起泡液，將100mL／min的氮?dú)饬魍ㄟ^(guò)一個(gè)燒結(jié)的多孔中空玻璃球鼓泡，當(dāng)泡沫體積達(dá)500 n1L時(shí)加入／13=0．02％的固體消泡劑，繼續(xù)按前述通氣量鼓泡，同時(shí)記錄泡沫全部破滅的時(shí)間；JE后再接著記錄泡沫達(dá)到100 mL所需的時(shí)間。實(shí)驗(yàn)結(jié)果如表4所示。

2．4效果對(duì)比試驗(yàn)

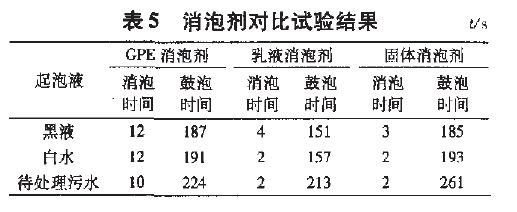

對(duì)比試驗(yàn)選用該廠應(yīng)用的一種乳液消泡劑和某廠生產(chǎn)的GPE型聚醚消泡劑對(duì)以上三種發(fā)泡體系進(jìn)行動(dòng)態(tài)消、抑泡試驗(yàn)，測(cè)試結(jié)果如表5所示。

通過(guò)以上各種測(cè)試數(shù)據(jù)可以看出，該固體造紙消泡劑具有優(yōu)良的消、抑泡性能，可以應(yīng)用在造紙過(guò)程的各個(gè)工序，綜合效果明顯。
