2. 1 Silcolapse 490 的用量對(duì)消泡劑性能的影響

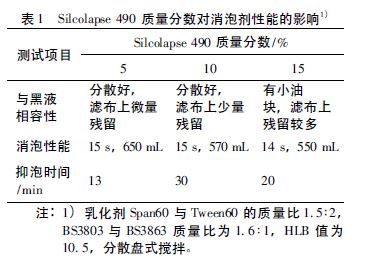

造紙洗漿工藝大多為高溫強(qiáng)堿環(huán)境，普通有機(jī)硅消泡劑容易造成分子斷裂失活，但有機(jī)硅又是高效的消泡成分，所以控制好硅膏混合物在配方中的比例對(duì)其在黑液中的相容性很重要。實(shí)驗(yàn)測(cè)試了Silcolapse 490 質(zhì)量分?jǐn)?shù)對(duì)消泡劑消泡性能以及與黑液相容性的影響，結(jié)果見(jiàn)表1、圖1。

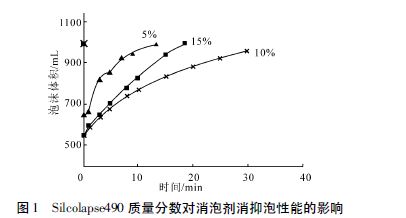

由表1 可見(jiàn)，隨著Silcolapse490 質(zhì)量分?jǐn)?shù)的增加，消泡劑與黑液的相容性減弱。這是因?yàn)楹谝罕旧頌閺?qiáng)堿性，在85℃ 高溫下硅膏會(huì)析出，與黑液相容性不好。當(dāng)Silcolapse490 質(zhì)量分?jǐn)?shù)為5%時(shí)相容性較好。結(jié)合圖1 消泡抑泡的數(shù)據(jù)，可以發(fā)現(xiàn)硅膏含量越高，消泡性越好，硅膏質(zhì)量分?jǐn)?shù)為15%的泡沫下降最多，這是因?yàn)橄莸闹黧w有效成分增加，消泡性能變好; 但觀察圖1 中抑泡時(shí)間卻是質(zhì)量分?jǐn)?shù)為10%的最好，這可能是因?yàn)楣韪嗪刻咔冶旧眇ざ容^大，使得硅膏難以充分乳化造成抑泡性能不佳。綜合相容性與消抑泡性能，Silcolapse 490 的質(zhì)量分?jǐn)?shù)10%較佳。
