關于振打用彈簧錘的設置

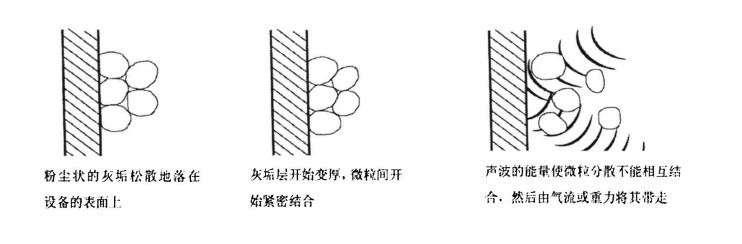

采用彈簧錘除塵是這家余熱鍋爐的核心技術之一，是該公司確保余熱爐與沸晦爐同步運行的關鍵手段。德國某公司在歐洲幾個條件極差的沸騰爐的清灰作業上成功地運用了其專利產品彈簧錘(據稱在全世界已銷售2000多臺)，但是在109m2鋅沸騰焙燒爐上用此專利據該公司項目經理說尚屬第一家，因此公司對此十分重視。

為了把煙氣溫度由1000C降到340C左右，除采用水冷壁的外殼外，鍋爐腔內懸掛了八組熱交換面積不等的管屏，如圖2所示對應于管屏及水冷壁設置了44臺彈簧錘，歸納各管屏及彈簧錘如表3所示。

從管屏和彈簧錘的設置是否可以建立下認識：

（1）由于煙氣溫度的輻射段830 ~ 785c，煙氣中的金屬氧化物熔化，傳熱主要取決于煙氣中的熱量通過電磁發射形式，所以除了水冷壁，一端在管間距較大的屏幕輻射段、鍋爐腔基本上是空的，由于突然擴張段平均速度的1.76m / s的降塵減少到約1.039m／s。

（2）住的翅片間距之間的水冷壁管，僅在21.70高程的輻射部分和在about.23高程和灰斗分為上下兩層，共設置8套錘，從2300萬人口的頂壁上設置一個錘子，在對流段灰塵、水幕墻清洗與懸架的幫助震動。

(3)在對流段，煙氣已逐漸冷卻，傳質主要依靠傳導和對流來傳遞，此時，為了有效地冷卻煙氣，必須使煙氣有較多的機會與管屏接觸，并造成煙氣的紊流，以加大熱交換，為此爐中懸掛了總面積為1020m的7個管屏，由于7個管屏中有四種規格的管間距，煙氣流動中要不斷折向、流速也由1．039m／s上升到1．9m／s。

由于越接近出口溫度越低，因此對流管組Ⅳ、Ⅲ、Ⅱ橫向的間距縮至100mm，為了能把聚集其上的塵順利清除，對每臺管屏用了六臺彈簧錘，而過蒸汽管屏及對流管屏I，由于管間距增大，每個屏的錘數減為四臺或三臺，由此顯示各組管屏錘的設置是自后向前逐步減少的

(4)彈簧錘的砧桿90與各管屏的振打桿安裝時焊在一起，而在爐內的振打桿是依靠管屏頂部的管道來獲得冷卻的，因此，頂部管與振打桿之間要采用連續桿接，以充分傳熱。這在制造時是應予以充分注意的。株冶的這臺鍋爐安裝前檢查出了問題，并進行了返工。
