本次試驗(yàn)的目的是研究高強(qiáng)鋁合金的熱變形行為和顯微組織在熱變形中的演化規(guī)律。

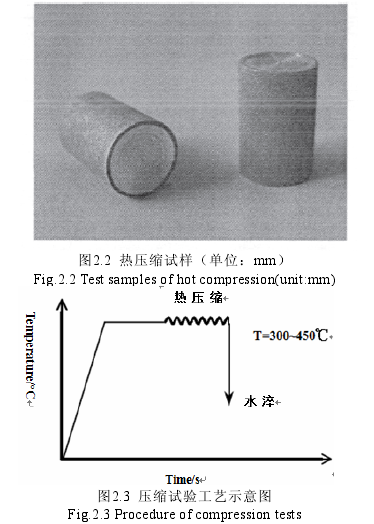

試驗(yàn)所用的原始坯料尺寸為Φ250mm，均勻化退火后在鑄錠D/4直徑處取尺寸為Φ8mmX 12mm的圓柱體試樣，如圖2.2所示。在本校的Gleeble-1500D熱力模擬試驗(yàn)機(jī)上進(jìn)行軸對(duì)稱高溫壓縮試驗(yàn)。為了消除接觸面上的摩擦，使壓縮試樣處于單向應(yīng)力狀態(tài)，在實(shí)驗(yàn)過(guò)程中，試樣的兩端墊有石墨紙。熱壓縮試樣以30℃/S的加熱速度加熱至變形溫度，保溫3 min后進(jìn)行熱壓縮，變形后試樣快速進(jìn)行水淬處理，保留高溫?zé)嶙冃魏蟮慕M織。在實(shí)驗(yàn)過(guò)程中，由Gleeble-1500D熱模擬機(jī)的計(jì)算機(jī)自動(dòng)采集壓力、溫度、位移、真應(yīng)力、真應(yīng)變、時(shí)間等變形條件的試驗(yàn)數(shù)據(jù)，數(shù)據(jù)整理并經(jīng)Origin軟件繪制出真應(yīng)力一真應(yīng)變曲線。試驗(yàn)工藝如圖2.3 。

熱壓縮試驗(yàn)方案1:

試驗(yàn)?zāi)康?獲得材料的高溫流變應(yīng)力曲線。

熱變形參數(shù):

變形量:50%(真應(yīng)變0.69 ) ;

變形溫度(℃): 300, 350, 400, 450;

應(yīng)變速率(s-1):ε=0.001,  ε =0.01、ε =0.1、ε=1, ε=10

熱壓縮試驗(yàn)方案2:

試驗(yàn)?zāi)康?研究應(yīng)變對(duì)微觀組織演變影響的規(guī)律;

變形速率:s =0.01 s-1;

變形溫度(℃): 300, 350, 400, 450;

變形量(%):10, 15, 20, 30, 40, 60, 80

鳳谷工業(yè)爐集設(shè)計(jì)研發(fā),生產(chǎn)銷售,培訓(xùn)指導(dǎo),售后服務(wù)一體化,專利節(jié)能技術(shù)應(yīng)用,每年為企業(yè)節(jié)省40%-70%的能源成本,主要產(chǎn)品加熱爐,工業(yè)爐,節(jié)能爐,蓄熱式爐,垃圾氣化處理設(shè)備，歡迎致電咨詢:0510-88818999
