3．1數(shù)據(jù)處理

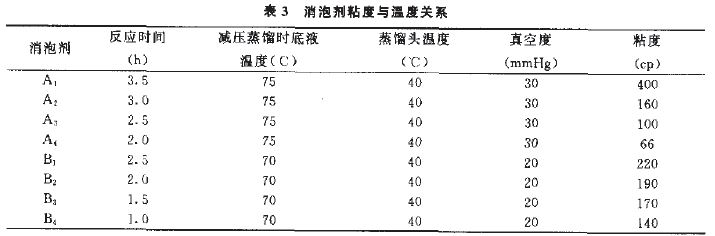

用旋轉(zhuǎn)式粘度計(jì)分別測A組和B組消泡劑的粘度，測定時(shí)溫度為25 ℃，結(jié)果見表3。

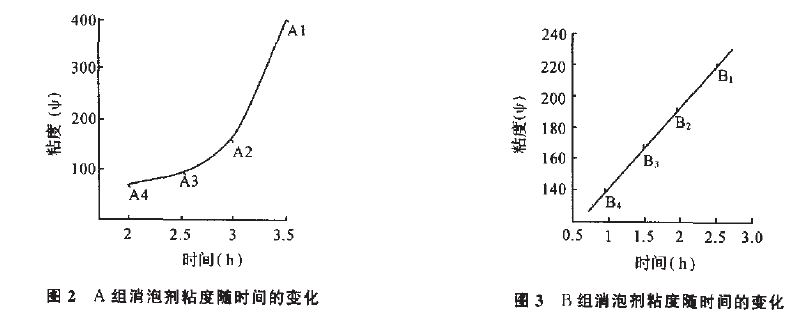

分別以消泡劑的粘度對反應(yīng)時(shí)間作圖，得圖2和圖3。

從圖2中可以看出，消泡劑的粘度隨反應(yīng)時(shí)間的增加而增加，增

長的幅度也隨反應(yīng)時(shí)間的延長而增大，但其增長的幅度沒有像A組消泡劑大，這可能是由于B組消泡劑都是用聚醚封端，而A組消泡劑則是一端用聚醚封端，另一端用聚硅氧烷封端。

3．2消泡劑的消泡性能結(jié)果討論

這次測消泡荊的消泡性能用了兩種發(fā)泡劑，一種是改性聚苯乙烯；另一種是240水溶性涂料，用它測得A組和B組消泡劑的消泡性能。

3．2．1由政性聚苯乙烯發(fā)泡劑所測

因攪拌而使液面升高，其高度為10 mm．未加消泡劑時(shí)攪拌后1 min的液面高度為l 5×1．1—16．5(ml)，稱Ho；未加消泡劑時(shí)，停止攪拌后1min的液面高度為6×1．1=6．6(ml)，稱ho；加消泡劑后攪拌1

min時(shí)的液面高度為H；加消泡劑后，停止攪拌后1 min時(shí)的液面高度為h；

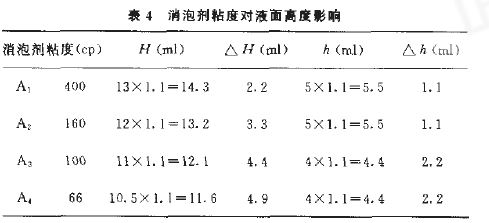

△H=Ho—日      △h=ho-h以△H對粘度作得圖4。

3．2．2由240乳液涂料所測得

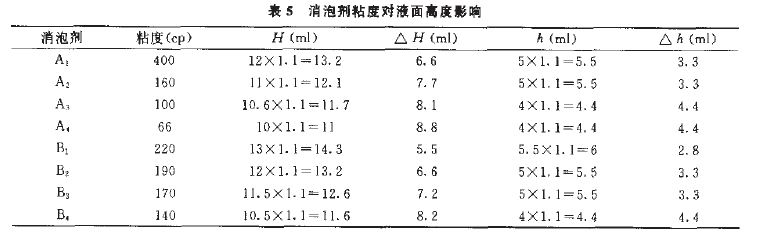

字母所表示的意義與上相同，但Ho=19．8 mL，ho=8×1．1=8．8 mL

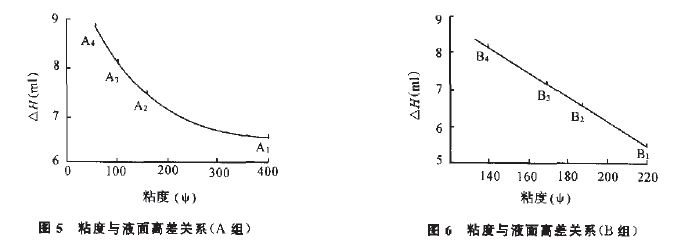

同樣以△H對消泡劑的粘度作圖，見圖5和圖6．從圖5看出△H隨

粘度的增大而下降，△H越大表示該消泡劑的消泡性能越好，因而A組消泡劑對改性聚苯乙烯乳液的消泡能隨粘度的下降而增加；從圖6同樣可以看出，B組消泡劑對240涂料的消泡性也隨其粘度的增加而減小。
