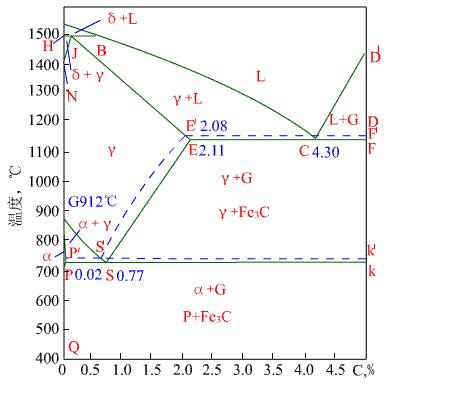

C：共晶點1148℃ 4.30%C，在這一點上發(fā)生共晶轉變，反應式： ，當冷到1148℃時具有C點成分的液體中同時結晶出具有E點成分的奧氏體和滲碳體的兩相混合物——萊氏體

E：碳在 中的最大溶解度點1148℃    2.11%C

G： 同素異構轉變點（A3）912℃   0%C

H：碳在中的最大溶解度為1495℃        0.09%C

J：包晶轉變點1495℃     0.17%C  在這一點上發(fā)生包晶轉變，反應式： 當冷卻到1495℃時具有B點成分的液相與具有H點成分的固相δ反應生成具有J點成分的固相A。

N： 同素異構轉變點（A4）1394℃    0%C

P：碳在 中的最大溶解度點  0.0218%C   727℃

S：共析點727℃    0.77%C 在這一點上發(fā)生共析轉變，反應式： ，當冷卻到727℃時從具有S點成分的奧氏體中同時析出具有P點成分的鐵素體和滲碳體的兩相混合物——珠光體P（ ）

ES線：碳在奧氏體中的溶解度曲線，又稱Acm溫度線，隨溫度的降低，碳在奧化體中的溶解度減少，多余的碳以 形式析出，所以具有0.77%～2.11%C的鋼冷卻到Acm線與PSK線之間時的組織 ，從A中析出的 稱為二次滲碳體。

GS線：不同含碳量的奧氏體冷卻時析出鐵素體的開始線稱A3線，GP線則是鐵素體析出的終了線，所以GSP區(qū)的顯微組織是 。

PQ線：碳在鐵素體中的溶解度曲線，隨溫度的降低，碳在鐵素體中的溶解度減少，多余的碳以 形式析出，從 中析出的 稱為三次滲碳體 ，由于鐵素體含碳很少，析出的 很少，一般忽略，認為從727℃冷卻到室溫的顯微組織不變。

PSK線：共析轉變線，在這條線上發(fā)生共析轉變 ，產物（P）珠光體，含碳量在0.02～6.69%的鐵碳合金冷卻到727℃時都有共析轉變發(fā)生。
