低壓轉子鋼扭轉鐓粗模型的單元格劃分

文章出處：江蘇鳳谷節能科技有限公司caifuceo.com.cn責任編輯：江蘇鳳谷節能科技有限公司caifuceo.com.cn人氣：-發表時間：2017-04-15 09:05【大中小】

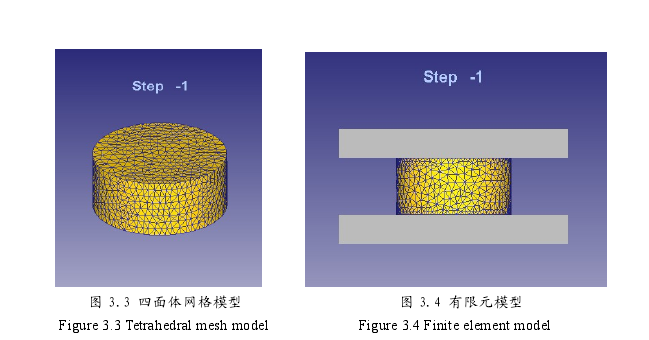

在 DEFORM-3D 中，軟件為了考慮到重新劃分網格時方便與快捷，自身的網格剖分程序只能劃分四面體單元格。但是如果想要提高網格計算的精度，DEFORM-3D 也可以接收外部程序生成的六面體網格。由于本文中的模擬實驗?zāi)Ｐ托螤钶^為簡單，因此選擇方便快捷面體網格較為合適。網格劃分可以控制網格的密度，從而減少網格的數量，避免由于變形劇烈而使局部產生嚴重的網格畸變。根據坯料的尺寸及形狀來選擇合理的網格劃分?jǐn)?shù)量，本文中坯料的網格數選擇在 1 萬到 2 萬之間。坯料模型網格劃分樣式如圖 3.3 所示，整個有限元模型如圖 3.4 所示。
