鋼錠初始溫度為 1200℃，直徑為 200mm，下壓速度為 10mm/s，下壓量均為 40%，摩擦因子為 0.45，扭轉(zhuǎn)角度為 60°。不同高徑比對(duì) 30Cr2Ni4MoV 鋼錠扭轉(zhuǎn)鐓粗的影響分析如下：

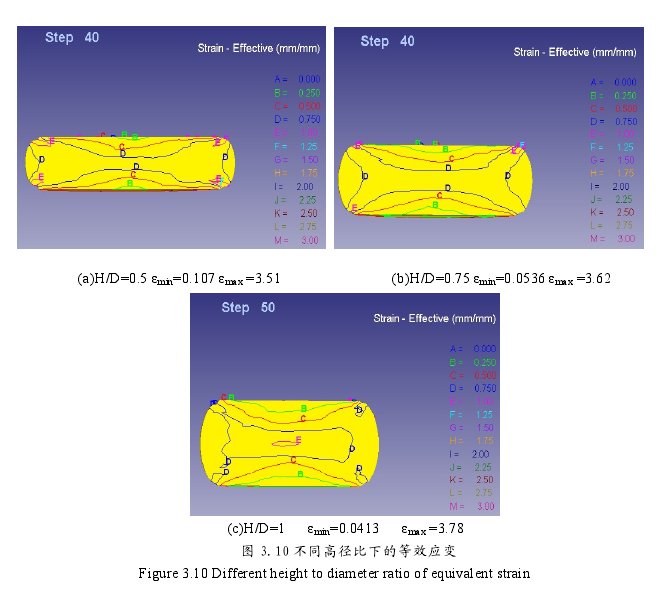

分析三幅不同高徑比的等效應(yīng)變圖 3.10，我們可以看出，高徑比越小，最大與最小等效應(yīng)變的差值越小，變形相對(duì)更加均勻一些。但是隨著高徑比的增大，等效應(yīng)變的最大值也增大。

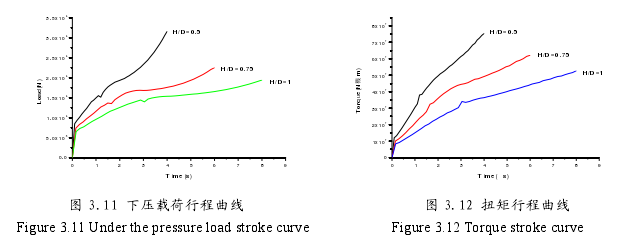

通過圖 3.11 下壓載荷行程曲線圖我們可以看出，不同的高徑比其下壓載荷的差值比較大。同一試件，越往下壓則載荷越大，因此很明顯試件越低，所需的下壓載荷就絕大。在變形程度相同的情況下，高徑比越小，變形也越困難，所需的下壓載荷也越大。然后從上面的等效應(yīng)變分析，可以得出高徑比小的工件，等效應(yīng)變的分布更為均勻。

通過圖 3.12 扭矩行程曲線圖我們可以看出，隨著高徑比的增大，扭轉(zhuǎn)鐓粗所需的扭矩在減小。因?yàn)榕ぞ氐拇笮∈芟聣狠d荷的影響，應(yīng)成正比關(guān)系。這與上文所述的下壓載荷和高徑比的關(guān)系相符合。
